摘要：本文以江蘇新海石化有限公司為例，介紹了宇電AI二次儀表與化驗設備成套使用中成功應用案例，文章中介紹了宇電幾種型號AI表在各個化驗設備中擔當的重要環節，通過實際運行，證明宇電公司的AI二次儀表與化驗設備配套上具有控制精準、高穩定性和高可靠性的優點，現場運行良好。

關鍵詞：瀝青薄膜烘箱，瀝青蠟含量試驗儀，AI二次儀表

Abstract：Taking new stone chemical co., LTD in jiangsu province as an example, introduces the yu AI secondary instrument and laboratory equipment complete sets of successful application cases in the use, the article introduces the yu electric all kinds AI table in each assay played an important part of the equipment, through the actual operation, prove that yu electric company AI secondary instrument and test equipment has advantages of high control precision, stability and high reliability, field work well。

Key words: Asphalt thin film oven, wax content in asphalt tester, AI secondary instrument

0  引言

在自動化發展今天，無論各行各業都對自動化要求很高，尤其在重要煉油化工行業化驗設備，對化驗數據要求很高，不能出現疏漏和虛假，否則會影響公司的聲譽。化驗數據要求嚴格，必須選用好的設備來工作，化驗數據對溫度控制要求精度很高，下面描述宇電儀表在瀝青蠟含量試驗儀、瀝青薄膜烘箱兩個設備上的應用情況。

1  瀝青蠟含量試驗儀、瀝青薄膜烘箱設計要求

1.1  主要技術參數

瀝青蠟含量試驗儀是依據SH/T0425-92《石油瀝青蠟含量測定方法》標準要求設計、制作的，適用于裂解蒸餾法測定道路石油瀝青的蠟含量本儀器符合交通部JTL052-2000標準。瀝青蠟含量試驗儀技術參數：工作溫度： -25℃~+40℃ ；水浴介質： 乙醇 水浴300*300*280mm；降溫平均速度：0.8℃/min ；控溫精度： ±0.5℃； 制冷功率： 220V～1.5匹 ；加熱功率： 1KW；降霜功率：70W。

瀝青蠟含量試驗儀的原理是在500多度的高溫下對瀝青進行流出口量分析，判斷瀝青是否合格。它的性能特點是：設計小巧、精美，依方便實用而設計。 儀器外殼以板材加工而成，內膽與上蓋采用不銹鋼板制做，抗蝕性強。儀器冷浴上開有3個孔，可同時作3個樣，做對比樣，也可分別作樣。溫度控制器是本產品的控制核心，采用宇電高精度溫控儀控溫，恒溫浴溫度的測量是通過PT100鑒定進行的。本傳感器反應靈敏，工作可靠，能迅速及時地反映其溫度的變化。溫控儀的輸出就是控制輸出，控制精度高，能夠保證在標準規定的誤差范圍內。冷浴后部安裝有新型節能照明燈，使操作者能夠清晰的觀察其試驗步驟。儀器采用壓縮機制冷技術，在儀器開啟后能快速制冷，保證所需冷量。浴體采用透明玻璃材料制作，便于操作時透明觀察。 瀝青薄膜烘箱也多溫度要求很高，一旦溫度顯示錯誤很可能造成設備損壞。選擇溫度控制實現真實有效的數據尤其重要，宇電AI二次儀表控制滿足了現場各類設備的要求。

2、設備配置

2.1硬件配置

瀝青蠟含量儀器主要有宇電溫控器、廠家配套電源按鈕、分析儀儀器、電加熱器及廠家配套設備等，主要是通過宇電AI儀表控制整個控制過程，實現自動化控制，溫度精確從而給化驗帶來了準確的數據。

溫控器采用宇電AI-518/518P型人工智能溫度控制器和AI-719型人工智能調節器。主要特點：輸入采用數字校正系統，內置常用熱電偶熱電阻校正表格，測量精確,AI-719的精度高達0.1級，輸入輸出功能強大，帶輸出、報警、通訊接口等。輸出4-20MA可調節閥、加熱器、電磁閥等設備。輸入規格：熱電偶K、S、R、E、J、T、N；熱電阻：CU50、PT100。相應時間小于等于0.5秒，采用模糊邏輯PID調節及參數自整定功能的先進控制算法，操作方便，在屏幕上有按鈕直接輸入即可調節想要的數值。

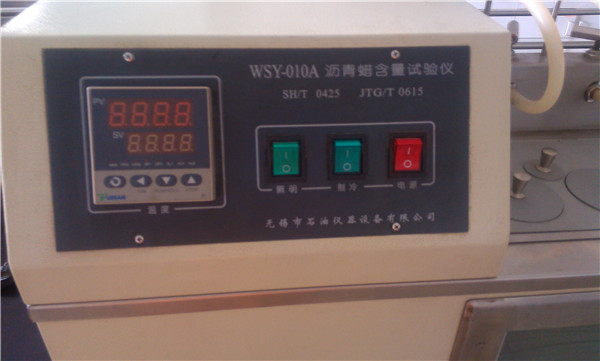

3、結論及現場應用圖片

通過上述簡要敘述及圖片論證，宇電AI二次儀表在我公司得到了很好的應用，得到了很多領導的認可，我簡單從單個設備中說出幾點，其實宇電設備在幾乎所有設備上都有應用，該表反應快靈敏，精度高，控制輸出精確。從我們化驗油品質量中證明了這一點，該表從2008年投運以來沒出現過故障現象，一直運行平穩。由此可見宇電AI二次儀表溫控器及控制器是我們值得信賴好產品。

個人信息：張東民（1985-），男，畢業于中國石油大學（華東），化學工程與工藝專業，儀表工程師（國家三級職稱），電子商務師（國家三級職稱），現任江蘇新海石化儀修車間工程師，從事儀表維修維護、DCS、PLC設計與編程等。

參考文獻：

[1].宇電AI-719型人工智能調節器使用說明書V7.5.廈門宇電自動化科技有限公司版本1994-2009.

[2]AI-518智能溫控器使用說明書V7.1.廈門宇電自動化科技有限公司.

[3]張工.WSY-010A瀝青蠟含量試驗儀使用說明書.無錫市石油儀器設備有限公司.
